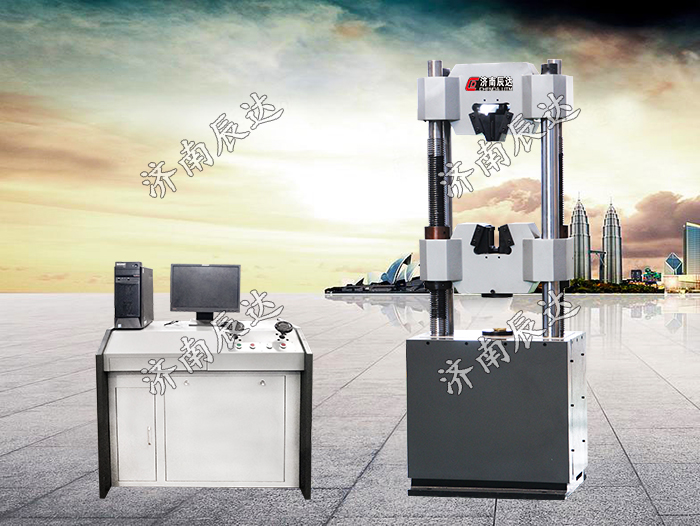

30噸萬能試驗機改造（改為電液伺服）

數據采集系統采用先進的設計方法，設計理念和技術。電路采用PC12.1總線結構，使電路設計更加簡潔、緊湊、合理，系統維護更加方便。軟件系統采用標準數據庫設計，功能強大但使用簡單。電子測量采集試驗數據、全自動控制試驗過程、試驗結束自動分析、打印報表和曲線。本系統適合濟南、長春、紅山、申克、廣州等廠家的全系列液壓萬能試驗機的技術改造。

一、改造方法

在原有試驗機的測力計上加裝高精度液壓傳感器；

增加計算機一臺，打印機一臺，電液伺服控制系統一套，并在計算機內加裝AD800測控電氣系統一套；

在計算機上安裝專用MaxTest通用軟件一套；

測控信號通過MaxTest軟件在計算機上進行數據處理和數據管理。

二、控制系統主要性能

最大試驗力：300kN；

試驗機等級：1級；

試驗力分檔：全程不分檔等效四檔（全程分辨率不變）；

試驗力有效測量范圍：2%～100%FS；

力分辨率：1/300000；

試驗力測量準確度：優于示值的±1%；

引伸計標距：50mm；

變形測量范圍：0-15mm；

變形有效測量范圍：2%～100%FS；

變形分辨率：最大變形的1/300000；

變形測量準確度：優于示值的±0.5%；

位移測量范圍：0～250mm；

位移示值極限誤差：優于示值的±1%；

位移分辨率：0.01mm；

控制方式：恒應力、恒變形、恒位移三閉環控制；

等速應力控制范圍：2～60Mpa；

應力速率相對誤差：優于設定值的≤±5%；

等速應變控制范圍：0.00025/s～0.0025/s；

應變速率相對誤差：優于設定值的≤±5%；

等速位移控制范圍：0.2～70mm/min；

位移速度相對誤差：優于設定值的≤±5%；

軟件和界面：WINDOWS操作環境下的軟件和交互式人機對話操作界面。
