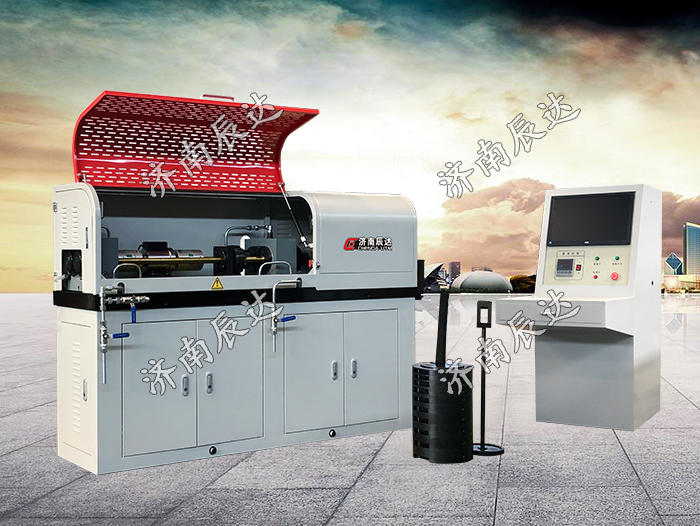

CL-100(MRC-1)FZG齒輪磨損試驗機

一：簡介

FZG齒輪試驗臺的基本機械運動原理，如上圖所示。該結構為多年來國內、國際齒輪嚙合傳動耐磨機理研究人員研發定制的傳統型中心距為91.5mm的專用設備?？蓾M足多種標準試驗方法。本方案已中心距為91.5mm的標準普通機械式FZG齒輪磨損試驗機的基礎上，不改變?cè)囼?yàn)原理，進行大面積改進工作，進而形成專門用于評定齒輪抗膠合、疲勞壽命的試驗并可完成齒輪接觸疲勞壽命s-n曲線繪制功能的專用齒輪疲勞試驗臺。根據用戶需求部分試驗功能可定制。

二、適用范圍

SH/T 0306      《潤滑劑承載能力測定法（CL-100齒輪機法）》

GB/T 13672    《齒輪膠合承載能力試驗方法》

GB/T 19936-1 《油品的相對膠合承載能力FZG試驗方法》

GB/T 14229   《齒輪接觸疲勞強度試驗方法》

SH/T 0200    《含聚合物潤滑油剪切安定性測定法(齒輪機法)》

三、可增加功能

A電液伺服-杠桿加載方式

B可控流量、溫度循環噴油潤滑方式

C錐度軸非標齒輪試驗方式

D系統內部加裝HBM高精度扭矩傳感器

E電液伺服夾緊自動裝具
